Kettingwielen: afmetingen, catalogus, berekeningen

Kettingwielen worden in aandrijfsystemen vaak over het hoofd gezien. Toch vormen ze het hart van de aandrijving – het is hun rotatie die de beweging van de ketting bepaalt. Wanneer een ketting werkt, volgt ze slechts het ritme dat het kettingwiel haar oplegt. Omdat deze onderdelen zelden storingen veroorzaken, worden ze vaak alleen visueel gecontroleerd, zonder nauwkeurige inspectie. In werkelijkheid slijten kettingwielen echter langzaam en onopvallend, wat op termijn tot dure en gevaarlijke defecten kan leiden.

Een kettingwiel is een metalen schijf met tanden, die in verbinding staat met een aandrijfketting. Tijdens de rotatie grijpen de schakels van de ketting in de tanden van het wiel, waardoor kracht wordt overgebracht van de motor naar de aangedreven as of transportlijn.

Afhankelijk van het type ketting kan het wiel één of meerdere kettingrijen bedienen. Bij zwaardere toepassingen worden soms meerlagige of speciale kettingwielen gebruikt, ontworpen voor hoge belasting of bijzondere bewegingstrajecten.

De vorm van de tanden is afgestemd op het type ketting:

• voor ladderkettingen (Galla) zijn standaard getande wielen vereist;
• voor platte of speciale kettingen is vaak een individueel ontworpen wiel nodig.

Het uitgangspunt blijft echter altijd hetzelfde: het wiel moet perfect passen bij de ketting, anders komt de hele aandrijving in gevaar.

De juiste maatvoering is cruciaal voor de levensduur van zowel de ketting als het wiel. Kettingwielen worden met zeer hoge precisie vervaardigd, zelfs kleine afwijkingen in de steek of tandgeometrie kunnen leiden tot versnelde slijtage of breuk van de ketting.

Bij vervanging geldt een eenvoudige principe:

Een nieuwe ketting = nieuwe kettingwielen.

Wanneer een ketting breekt of zichtbaar is uitgerekt, zijn de tanden van de wielen meestal ook beschadigd, zelfs als dat met het blote oog niet te zien is. Door enkel de ketting te vervangen, riskeer je dat de nieuwe ketting binnen korte tijd opnieuw slijt of breekt.

De afmetingen van kettingwielen worden in Europa gestandaardiseerd volgens DIN- en ISO-normen.
Om het juiste wiel te kiezen, is meestal voldoende:

• het type ketting (bijv. rolketting DIN 8187 of DIN 8188);
• het aantal tanden;
• en de steek (pitch), de afstand tussen de hartpunten van aangrenzende kettingschakels.

De overige afmetingen, zoals boring, naaflengte of spaakvorm, kunnen worden aangepast aan de toepassing.

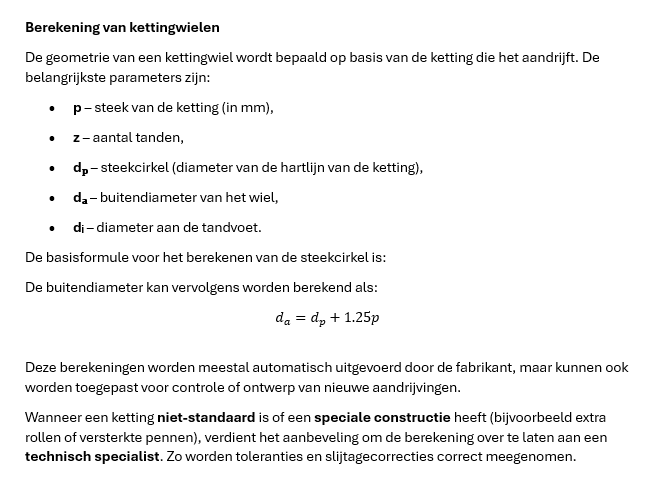

Tabel: berekening van kettingwielen

Elke fabrikant van aandrijfcomponenten publiceert een productcatalogus met standaardmaten en technische gegevens. Deze catalogi zijn onmisbaar bij het vervangen van onderdelen, omdat ze:

• exacte afmetingen bevatten (diameters, tandvormen, boring);
• informatie geven over de compatibele kettingnormen;
• en de mogelijkheid bieden om standaardonderdelen te combineren met maatwerkcomponenten.

Wanneer een model na enkele jaren niet meer in productie is, kan op basis van de catalogus altijd een identiek exemplaar worden nagemaakt. Daarom is het aan te raden om de catalogus of technische documentatie te bewaren, ook bij oudere installaties.

Bij individuele ontwerpen gebruiken engineers vaak onderdelen uit bestaande catalogi om kosten te besparen. In plaats van unieke wielen te ontwerpen, kiezen ze standaard tandwielen die exact voldoen aan de vereiste maatvoering.

Kettingwielen zijn een discreet, maar onmisbaar element in elk aandrijfsysteem. Hun juiste keuze, onderhoud en gelijktijdige vervanging met de ketting zijn essentieel voor een veilige en efficiënte werking van de installatie.

• Gebruik altijd wielen die overeenkomen met de norm van de ketting (bijv. DIN 8187 of DIN 8188);
• Vervang de wielen bij elke kettingvervanging om ongelijkmatige slijtage te voorkomen;
• Raadpleeg altijd de fabrikantencatalogus voor exacte afmetingen en toleranties.

Een goed afgestemd koppel van ketting en kettingwielen garandeert niet alleen een soepele werking, maar ook lange levensduur, minder onderhoud en lagere bedrijfskosten van de hele aandrijving.
