Welke soorten schroefdraad zijn er en wanneer kies je voor schroefdraad met grove of fijne spoed?

Of het nu gaat om een bout, moer of zelftappende schroef de kwaliteit van de verbinding wordt uiteindelijk bepaald door één cruciaal onderdeel: de schroefdraad. Schroefdraad zorgt voor de klemkracht, maatpassing en betrouwbaarheid van een bevestiging. Achter de ogenschijnlijk eenvoudige draadvorm gaat een wereld van precisie, normen en geometrie schuil.

De meest gebruikte draadvorm in Europa is de metrische schroefdraad, vastgelegd volgens DIN en ISO normen. Deze draad is opgebouwd uit een gelijkzijdige driehoek met een hoek van 60°, wat zorgt voor een stabiele en sterke passing.

De afmetingen worden uitgedrukt in millimeters, waarbij de “pitch” (P) de afstand tussen twee schroefgangen bepaalt.

• Buitendiameter (D) – de nominale draaddiameter van de bout
• Flankdiameter (D₂) – het effectieve draagvlak tussen bout en moer
• Kerndiameter (D₃) – de kleinste diameter van de draad, bepalend voor de sterkte

Elke draad heeft een bepaalde tolerantieklasse. Deze bepaalt hoe strak de bout en moer in elkaar passen. Zo biedt klasse 6g/6H een evenwicht tussen montagegemak en stevigheid, terwijl fijnere toleranties een hogere precisie vereisen.

Of het nu gaat om een bout, moer of zelftappende schroef – de kwaliteit van de verbinding wordt uiteindelijk bepaald door één cruciaal onderdeel: de schroefdraad. Schroefdraad zorgt voor de klemkracht, maatpassing en betrouwbaarheid van een bevestiging. Achter de ogenschijnlijk eenvoudige draadvorm gaat een wereld van precisie, normen en geometrie schuil.

Bij toepassingen waar hoge belastingen of trilling optreden, wordt vaak gekozen voor metrische fijne schroefdraad. Door de kleinere spoed heeft deze draad meer gangen per lengte-eenheid, waardoor de kracht beter verdeeld wordt.

Fijne draad heeft bovendien een grotere kerndiameter, wat de treksterkte van de bout vergroot. Daarom wordt dit type schroefdraad veel toegepast in machines, motoren en precisieconstructies.

In de Verenigde Staten en het Verenigd Koninkrijk is inch-schroefdraad nog altijd gangbaar. Systemen als UNC (Unified National Coarse) en UNF (Unified National Fine) gebruiken inches in plaats van millimeters.

Hoewel de hoek van het profiel ook 60° bedraagt, verschilt het aantal gangen per inch (TPI). Dit maakt het combineren van metrische en inch-systemen niet mogelijk zonder aangepaste onderdelen.

Daarnaast komt de BSW (British Standard Whitworth) nog voor bij oudere installaties. Deze heeft een hoek van 55° en wordt voornamelijk gebruikt voor vervangingsdoeleinden.

Hout- en plaatschroefdraad

Voor schroeven die zich in zachtere materialen zoals hout of plaatmetaal moeten verankeren, gelden specifieke normen.

• Houtschroefdraad (DIN 7998) heeft een spitse punt en grove spoed, ideaal voor grip in houtvezels.
• Plaatschroefdraad (ISO 1478) wordt gebruikt voor zelftappende schroeven. Deze vormen tijdens het inschroeven hun eigen draad in het metaal of kunststof, wat een snelle en betrouwbare montage mogelijk maakt.

Voor speciale toepassingen bestaan nog diverse schroefdraadvormen, zoals:

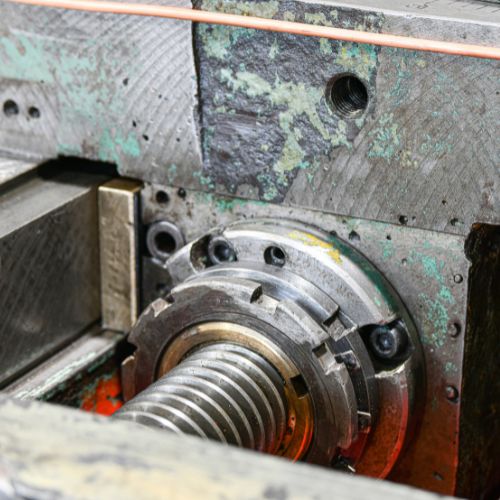

• Trapeziumdraad (Tr) – voor lineaire bewegingen, bijvoorbeeld bij spindels of vijzels
• Ronde draad (Rd) – bij toepassingen met dynamische belasting of frequent gebruik

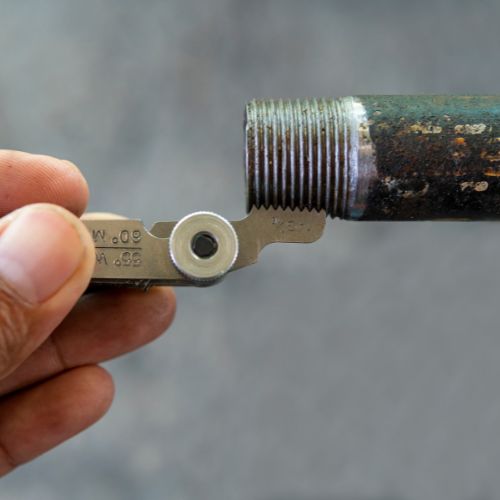

• Pijpschroefdraad (G/R) – voor afdichting in gas- en vloeistofsystemen

Deze varianten zijn genormaliseerd volgens ISO- en DIN-normen en worden toegepast waar standaard schroefdraad niet voldoet aan de technische eisen.

Wanneer schroefdraad beschadigd raakt, kan dat directe gevolgen hebben voor de veiligheid en functionaliteit van een constructie. Losse verbindingen, slijtage of foutieve montage is vaak de oorzaak. Het herstellen van schroefdraad vraagt om precisie, kennis van materialen en het juiste herstelmiddel aspecten die binnen de bevestigingstechniek essentieel zijn.

Beschadigde schroefdraad zorgt voor verminderde trekkracht en een onbetrouwbare verbinding. Vooral in industriële toepassingen, waar belasting en trillingen continu aanwezig zijn, kan dit leiden tot storingen of uitval. Een zorgvuldig uitgevoerd schroefdraadherstel voorkomt dat componenten volledig vervangen moeten worden, wat tijd en kosten bespaart.

Afhankelijk van het type beschadiging en het materiaal van het basisonderdeel, zijn er verschillende oplossingen mogelijk:

• Draadinsert systemen zoals Helicoil of Recoil-inserts herstellen interne schroefdraad in metalen onderdelen en zorgen voor een duurzame, sterke passing.
• Draadreparatie met tapsets maakt het mogelijk om de schroefdraad opnieuw te tappen of te corrigeren.
• Speciale reparatiebussen of pluggen worden gebruikt bij grotere schades of wanneer de originele maat behouden moet blijven.

Bij het kiezen van de juiste methode is het belangrijk rekening te houden met factoren zoals trekkracht, materiaalhardheid en omgevingstemperatuur.

Schroefdraadherstel vraagt om specialistisch gereedschap. Tappen, draadsnijders, inserts en montagehulzen moeten nauwkeurig op elkaar afgestemd zijn om een blijvend resultaat te garanderen. Een goed uitgevoerde reparatie herstelt niet alleen de functie van de verbinding, maar kan deze zelfs sterker maken dan het origineel.

Een goed vervaardigde draad bepaalt de sterkte, duurzaamheid en functionaliteit van elke bevestiging. Door nauwkeurige toleranties, juiste materiaalkeuze en passende draadvorm wordt een betrouwbare verbinding gegarandeerd – precies wat in technische constructies vereist, Ontdek de mogelijkheden van schroefdraad bij MARO Fasteners van standaard metrische draad tot specials volgens tekening.
